广西南宁石油管道破损点探测案例报告

一、案例地点：广西南宁

二、演示仪器：DM管道防腐层检测仪、vLp2管线仪探测仪

三、探测过程：

    现场首先连接好测试桩，需探测的石油管道距离约在3公里左右，处理好接地为下一步探测做好非常充分的准备。

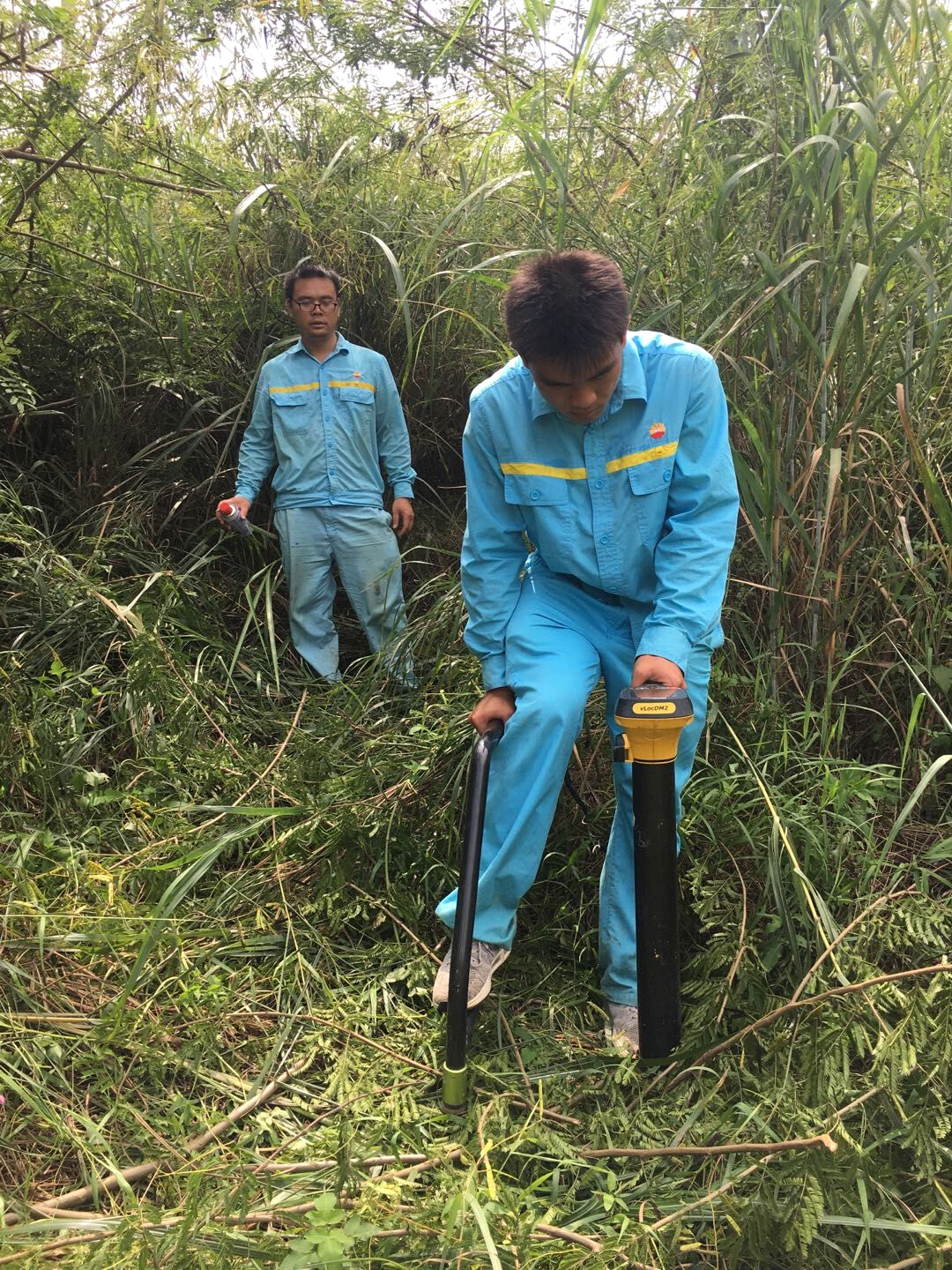

    把黑色夹子连上附近打入地下的一个铁片，阻抗较小，调节发射机的输出电流，到达2A，采用频率是3+6+128HZ,开始探测时管道埋深在2米左右，后面逐渐往山上延伸，最大深度约在4米左右，使用接收机配合A字架进行探测，每隔10米插入大地中去，在管道防腐层破损处可以观察到明显的箭头变化，同时此处DB值较大

    山上寻找到破损点的位置相对比较集中，都在之前施工的位置处，之后又沿着管道从芦苇从中进行探测，此时探测的深度在2米左右，在2公里的路程中寻找到破损点有十几处。其中有4处比较大的破损点，需要后期重点进行维护。客户对于产品的使用效果非常满意。

四、探测成果：

1．DM在进行外防腐层探测时候，首先要接地的处理，比较大的电流可以达到更好的效果。

2．DM在有高压线的探测时，会受到高压线的干扰，此时可以在距离高压线较远处探测

3．DM的探测深度和客户图纸埋深保持一致。

4．DM在探测外防腐层的过程中，可在无法经过管道旁进行探测，同样有比较高的精准度。

5. 在施工区域或房屋占压管线探测时，需要把探测的间距缩短，A字架尽可能的插得密集一些，避免破损点的漏测。
